一、研究背景與意義

      在化工、能源等領域，催化劑的性能直接決定反應效率、產物選擇性及工藝經濟性，而全自動催化劑評價系統是精準評估催化劑活性、穩定性與選擇性的核心設備。該系統需模擬工業反應工況，實現反應物的精準輸送、混合與進樣，以及反應過程的實時監測與數據反饋。其中，精密流體控制與進樣技術是系統的 “核心神經"—— 流體控制精度直接影響反應條件的穩定性（如流量、壓力、濃度波動），進樣技術則決定反應物能否按設定比例、無干擾地進入反應體系，二者共同決定催化劑評價數據的準確性與重復性。

      當前，隨著催化反應向 “高選擇性、低能耗、綠色化" 方向發展，反應體系日益復雜（如多組分氣液混相進料、超臨界反應、微量催化劑評價），對流體控制的精度（要求流量精度達 ±0.1% FS、壓力波動≤±0.01MPa）、動態響應速度（毫秒級調節）及進樣的抗干擾性（無死體積、無交叉污染）提出更高要求。然而，傳統系統常存在流體流量波動大、多組分混合比例偏差、進樣脈沖干擾等問題，導致評價數據偏差超 5%，無法滿足高精度研究需求。因此，深入研究精密流體控制與進樣技術，對提升全自動催化劑評價系統性能、推動催化材料研發與工業應用具有重要現實意義。

二、精密流體控制技術的關鍵研究內容

（一）核心控制目標與技術指標

      精密流體控制需實現 “三穩一準"：流量穩定（適應氣體、液體、氣液混合物等不同流體形態，流量范圍覆蓋 0.1mL/min~10L/min）、壓力穩定（反應系統壓力控制精度 ±0.005MPa）、溫度穩定（流體預熱 / 預冷溫度偏差≤±0.5℃），以及組分比例精準（多組分混合濃度偏差≤±0.5%）。

（二）關鍵技術與實現路徑

1. 高精度流量控制技術

• 氣體流量控制：采用基于熱式質量流量控制器（MFC）的閉環控制方案。通過集成高精度鉑電阻傳感器（精度 ±0.01℃）與微型比例閥，實時監測流體質量流量，并通過 PID（比例 - 積分 - 微分）算法動態調節閥門開度。針對低流量（＜10mL/min）場景，優化傳感器靈敏度（分辨率達 0.001mL/min），并引入 “微脈沖補償" 技術，避免閥門微小開度下的流量波動；針對高流量（＞1L/min）場景，采用多通道并聯 MFC 設計，通過流量分配算法實現總流量的精準疊加，同時降低單通道負載。

• 液體流量控制：突破傳統柱塞泵 “脈沖式輸送" 瓶頸，采用無脈沖注射泵 + 伺服驅動系統。通過雙柱塞交替工作（相位差 180°）與流量補償算法，將流量脈沖幅度降低至 ±0.5% 以下；針對高粘度液體（如重油、離子液體），優化泵頭結構（采用錐形進料口 + 聚四氟乙烯密封件），并引入 “預熱控溫模塊"（溫度范圍 25~150℃），降低流體粘度對流量穩定性的影響。

2. 系統壓力協同控制技術

• 采用 “前端穩壓 + 后端背壓" 雙級控制模式：前端通過高精度穩壓閥（響應時間＜100ms）穩定進料壓力，避免原料罐壓力波動對流量的干擾；后端通過電子背壓閥（控制精度 ±0.002MPa）調節反應系統壓力，同時集成壓力傳感器實時反饋，形成 “壓力 - 閥門開度" 閉環控制。

• 針對氣液混相反應，開發 “相態自適應壓力算法"：通過監測流體密度變化（基于科里奧利質量流量計），動態調整背壓閥開度，避免因氣液相變導致的壓力驟升或驟降。

3. 多組分流體混合控制技術

• 采用 “預混合 + 在線動態調節" 方案：在進樣前設置靜態混合器（內置螺旋式混合單元，混合均勻度＞99.5%），同時通過實時濃度監測（如激光 Raman 光譜、氣相色譜在線分析），反饋調節各組分流量控制器，確保混合濃度偏差≤±0.3%。

• 針對易反應組分（如氧氣與烯烴），設計 “延遲混合" 管路：通過縮短各組分單獨輸送段的長度（死體積＜0.1mL），并在靠近反應入口處設置動態混合腔，減少組分提前反應導致的濃度偏差。

三、精密進樣技術的關鍵研究內容

（一）進樣技術的核心需求

進樣過程需滿足 “無死體積、無交叉污染、高重復性"，同時適應不同反應場景（如間歇反應、連續反應、脈沖反應），進樣量精度需達 ±0.1μL（液體）、±0.01mL（氣體），進樣速度可調范圍為 0.1μL/s~10mL/s。

（二）典型進樣技術與優化方案

1. 液體精密進樣技術

• 高壓六通閥進樣：優化閥芯材質（采用藍寶石 - 陶瓷密封，耐溫達 300℃、耐壓達 50MPa），減少閥門切換時的死體積（降至＜0.05μL）；設計 “雙通道清洗" 流程，在每次進樣后用溶劑反向沖洗閥腔與管路，交叉污染率控制在＜0.01%。

• 微量注射泵進樣：針對間歇反應，開發 “定量 - 排氣 - 進樣" 一體化程序：通過預設進樣體積（最小 0.1μL），自動排出注射器內氣泡（基于壓力傳感器檢測氣泡導致的壓力突變），并控制進樣速度勻速推進（速度波動＜±0.5%），確保每次進樣量重復性達 RSD＜0.2%。

2. 氣體精密進樣技術

• 動態氣體進樣閥：采用 “膜片式密封" 結構（氟橡膠膜片，耐腐蝕性強），閥門切換時間＜50ms，避免氣體在閥內滯留；集成流量校準模塊，通過標準氣體（如 N?）定期校準進樣體積，確保進樣量誤差＜±0.05%。

• 脈沖進樣技術：針對催化劑動態活性評價，開發 “可編程脈沖進樣系統"：通過控制電磁閥開關頻率（1~100Hz）與開度，生成脈沖寬度可調（10ms~1s）、脈沖幅度穩定的氣體脈沖，同時搭配快速響應的檢測器（如質譜儀），捕捉催化劑對瞬時反應物的響應特性。

3. 氣液混相進樣技術

• 突破 “氣液分層" 難題，采用 “微通道霧化混合 + 在線進樣" 一體化設計：在進樣口前設置微通道混合器（通道直徑 50~100μm），通過流體剪切力將液體霧化成微米級液滴（粒徑 5~10μm），與氣體均勻混合后直接進入反應床層；同時集成高速相機實時監測霧化效果，通過反饋調節流體流速與通道壓力，確保氣液比波動≤±1%。

四、技術挑戰與解決策略

（一）關鍵挑戰

1. 流體特性波動的干擾：流體粘度（如溫度變化導致粘度波動 ±20%）、密度（氣液相變導致密度突變）會影響流量控制精度，傳統 PID 算法難以實時補償。

2. 多模塊協同控制延遲：流體控制、進樣、溫度、壓力等模塊獨立工作時，易出現信號延遲（＞200ms），導致系統整體穩定性下降。

3. 苛刻工況下的可靠性：高溫（＞400℃）、高壓（＞10MPa）、強腐蝕性（如酸、堿、含硫流體）環境下，設備密封件易老化、傳感器精度易漂移，使用壽命縮短至＜3000h。

（二）解決策略

1. 自適應控制算法優化：引入 “模型預測控制（MPC）+ 流體特性數據庫"：通過預先建立不同流體（如乙醇、氫氣、柴油）的粘度 - 溫度 - 壓力關聯模型，實時采集流體溫度、壓力數據，預測粘度變化，動態調整流量控制器參數（如 PID 增益），流量精度可提升至 ±0.05% FS。

2. 多模塊協同控制架構：采用 “分布式控制 + 實時以太網" 方案：將各控制模塊（流量、壓力、進樣）通過 EtherCAT 總線連接，數據傳輸延遲降至＜1ms；開發中央?yún)f(xié)同控制器，實現 “流量 - 壓力 - 進樣" 同步調節（如流量增加時，背壓閥提前預調，避免壓力驟降），系統整體穩定性提升 30%。

3. 耐苛刻工況材料與結構設計：

• 密封件選用哈氏合金（耐腐蝕性）、聚酰亞胺（耐高溫）材質，使用壽命延長至＞8000h；

• 傳感器采用 “隔離式封裝"（如藍寶石壓力傳感器，隔離膜片厚度 0.1mm），避免與腐蝕性流體直接接觸，精度漂移率控制在＜0.1%/ 年；

• 管路采用 316L 不銹鋼（內壁拋光至 Ra＜0.2μm），減少流體吸附與滯留，死體積降低至＜0.02mL。

五、未來發展趨勢

1. 智能化與自主優化：結合 AI 算法（如強化學習），實現系統自主識別流體類型、優化控制參數（如自動匹配 MFC 校準曲線、進樣速度），并通過歷史數據預測設備故障（如密封件老化預警），減少人工干預，評價效率提升 50%。

2. 微型化與集成化：針對微量催化劑（毫克級）評價需求，開發 “微流控芯片集成系統"：將流體控制、進樣、反應、檢測模塊集成于芯片（尺寸＜10cm×10cm），流體通道直徑降至 10~50μm，樣品消耗量減少 90%，同時實現 “納升級" 進樣（最小進樣量 10nL）。

3. 多場耦合下的精準控制：針對光催化、電催化等特殊反應，開發 “光 - 電 - 流體協同控制" 技術：在流體控制模塊中集成光源（如 LED 紫外燈）、電極（如鉑電極），實現光照強度、施加電壓與流體流量的同步調節，模擬多場耦合反應工況，拓展系統應用場景。

六、結論

      精密流體控制與進樣技術是全自動催化劑評價系統的核心支撐，其精度、穩定性與可靠性直接決定催化劑評價結果的科學性。通過優化流量 / 壓力 / 混合控制算法、改進進樣結構設計、解決苛刻工況下的可靠性問題，可顯著提升系統性能（流量精度達 ±0.05% FS、進樣重復性 RSD＜0.2%、系統穩定性提升 30%）。未來，隨著智能化、微型化、多場耦合技術的融入，該領域?qū)⑾?“更精準、更高效、更通用" 方向發展，為催化材料研發與工業工藝優化提供更有力的技術保障。

產品展示

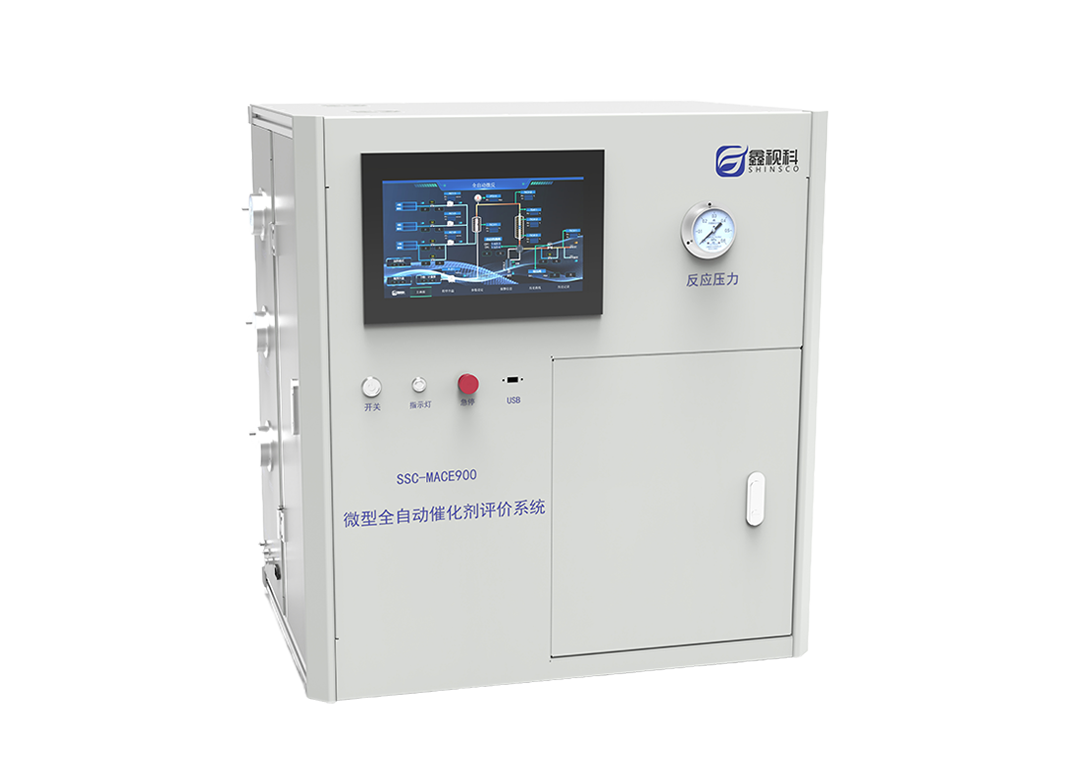

        SSC-MACE900微型全自動催化劑評價系統（Micro-automated Catalyst Evaluation System，Automated Fixed-Bed System），實現了固定床反應的全自動化操作，連續流反應。

產品優勢：

1.自動壓力控制；

2.自動流量控制；

3.氣液混合汽化；

4.反應爐恒溫區100mm；

5.全組分和氣液分離組分檢測自動切換；

6.快速自動建壓；

7.多層報警安全聯動，本質安全化設計；
